A válvula borboleta de isolamento pneumático de aço inoxidável sanitário é um válvula especial que combina design sanitário, material de aço inoxidável, controle pneumático e função de isolamento térmico. Estas válvulas são adequado para sistemas de fluidos que exigem altos padrões de higiene, resposta, controle preciso e manutenção da temperatura da mídia.
Pode ser adaptado a diferentes necessidades de instalação, como acessórios de montagem: cabeçote pneumático (Válvula Borboleta Pneumática), lidar (Válvula borboleta manual）、Válvula borboleta com alça multi-engrenagem Duckbill, volante, cabeçote elétrico (Válvula Borboleta Elétrica de liberação rápida), atuadores, atuadores eletromagnéticos, atuadores de filtro, reguladores (Válvula borboleta sanitária de liberação rápida eletricamente ajustável), atuadores à prova de explosão, atuadores de sinal, etc.
peculiaridade
Design higiênico: A válvula atende aos padrões sanitários e o material e a estrutura são projetadas para serem fáceis de limpar, sem becos sem saída e não são fáceis de criar bactérias, tornando-as adequadas para indústrias que exigem altos padrões de higiene, como alimentos, bebidas e medicamentos.
Material de aço inoxidável: O corpo da válvula é feito de aço inoxidável material, que tem forte resistência à corrosão e é adequado para vários ambientes e cenários de uso.
Controle pneumático: A válvula responde rapidamente e com precisão controlado pelo atuador pneumático, que não necessita eletricidade e é adequado para energia à prova de explosão ou inconveniente fornecimento.
Função de isolamento térmico: A válvula está equipada com um dispositivo térmico camada de isolamento, que pode efetivamente retardar a perda de temperatura do meio ao passar pela válvula e manter a temperatura de o meio estável.
Estrutura da válvula borboleta: adota uma estrutura de válvula borboleta, que tem uma velocidade de ação rápida e é adequado para ocasiões onde é necessário trocar rapidamente os fluidos.
aplicar
As válvulas borboleta de isolamento pneumático de aço inoxidável sanitário são amplamente utilizado em sistemas de fluidos de alto padrão higiênico em alimentos, bebidas, farmacêutica, biotecnologia e outras indústrias, especialmente em ocasiões que exigem controle de temperatura média, resposta rápida e controle preciso.
Conselhos de Compra
Determine o cenário de uso: De acordo com a aplicação real cenário, escolha o material de aço inoxidável e isolamento apropriados material para garantir que a resistência à corrosão e o isolamento térmico o desempenho da válvula atende aos requisitos de uso.
Considere a precisão do controle: Escolha atuadores pneumáticos apropriados e sistemas de controle baseados nas necessidades reais para garantir um controle preciso do fluxo.
Preste atenção aos padrões de higiene: certifique-se de que a válvula atenda padrões e requisitos de higiene relevantes, e o material e estrutura são fáceis de limpar, sem becos sem saída e não são fáceis de criar bactérias.
Considere a instalação e manutenção: Durante a instalação e uso, você deve seguir rigorosamente as instruções e limpar e limpar regularmente manter a válvula para garantir sua operação normal e serviço prolongado vida.
As válvulas borboleta com isolamento pneumático de aço inoxidável sanitário são um válvula especial com uma variedade de vantagens para sistemas de fluidos que exigem altos padrões de higiene, resposta rápida, controle preciso e manutenção de temperatura média. Ao comprar é necessário considerar de forma abrangente os cenários e requisitos reais de uso para escolha o tipo e configuração de válvula apropriados.
| Método de representação do modelo | ||||||||||||
| QU | -600 | —Q1 | -C1 | —F | —16 | —P | —25 | —D1 | —B | —W2 | —Pa | —EU |
| >1. Marca Weiheng | >2. Modo de direção | >3. Tipo de corpo da válvula | >4. Método de conexão | >5. Material de vedação | >6. Pressão nominal | >7. Material do corpo da válvula | >8. Diâmetro nominal | >9. Modo de controle | >10. Nível à prova de explosão | —20~150°C | >12. Opções de acessórios | >13. Três fluxos |
| 1 a 7 opções obrigatórias, 8 a 13 opcionais | ||||||||||||
| 1 codinome | 5 codinome | Material selado | código 10 | Classificação à prova de explosão | |
| QU | Marca Weiheng | F | PTFE | B | ExdIl BT4 Gb à prova de explosão e tipo à prova de explosão |
| PPL | Para-polifenileno | BZ | ExdllCT5 Gb à prova de explosão e tipo à prova de explosão | ||
| 2 codinome | Modo de direção | H | Vedação metálica rígida | AC | Exdll CT6 Gb à prova de explosão e tipo à prova de explosão |
| 600 | Série de atuadores pneumáticos | S | metal duro | BM | ExmbllT4 Gb fundido tipo à prova de explosão |
| 900 | Sistema de atuador elétrico | X1 | Borracha Ding Qing NBR | BA | Exiall CT6Ga intrinsecamente seguro e à prova de explosão |
| 2001 | Série de válvula de assento angular de atuador de plástico de coluna | Roupas | Borracha natural NR | ||
| 2002 | Série de válvulas de assento angular de atuador de aço inoxidável | Kz | EPDM | 11 codinomes | Temperatura média |
| Kch | Borracha Viton FPM | W1 | -20-80°C | ||
| 3 codinome | Tipo de corpo | Raspe | Borracha de silicone de qualidade alimentar SI | W2 | -20-150°C |
| 1º trimestre | Válvula bidirecional | F46 | Poliperfluoroetileno FEP totalmente revestido | E | -20-250°C |
| Vômito | Válvula de três vias | PFA | Totalmente revestido com PTFE PFA solúvel | W4 | -29-425°C |
| Kz | Válvula de quatro vias | FC | PTFE totalmente revestido | W5 | -29-650°C |
| Kch | Válvula de esfera estacionária | N | nylon | Watt | -196-60°C |
| Q5 | Bola V | TC | Cerâmica forrada | ...... | ...... |
| eu como | Válvula de esfera de baixo perfil | J. | Forro de borracha | Possui uma temperatura especial que pode ser projetada e fabricada de acordo com a necessidade do cliente | |
| Barco | Válvulas de esfera de qualidade sanitária | ESPIAR | Poliéter éter cetona | ||
| Juiz | Válvulas de esfera de plástico | C | Quando o anel | 12 codinomes | Seleção de acessórios |
| Q9 | Válvula de esfera de alto vácuo | ...... | ...... | B1 | Válvula solenóide de 2 posições e 3 vias |
| Q10 | Válvula de esfera de flúor em toda a vila | Outros materiais de vedação especiais podem ser projetados e fabricados de acordo com as necessidades do cliente | Pai | Válvula solenóide de 2 posições e 5 vias | |
| Q11 | Válvulas de esfera criogênicas | Vender | Válvula solenóide à prova de explosão de 2 posições e 3 vias | ||
| Q12 | Válvula de esfera isolada | 6 codinome | Pressão nominal | BCH | Válvula solenóide à prova de explosão de 2 posições e 5 vias |
| Q13 | Válvula hemisférica excêntrica | ...... | ...... | B5 | Válvula redutora de pressão do filtro |
| Q14 | Válvula inferior do tanque | Bacharelado | Interruptor de limite | ||
| Q15 | Válvulas de esfera cerâmica | 7 codinome | Material do corpo | Bsht | Interruptor de limite à prova de explosão |
| D1 | Válvula borboleta com vedação suave da linha central | P | Ferro dúctil HT200 | B8 | Mecanismo de manipulação manual |
| Bater | 3. Válvula borboleta excêntrica | C | aço carbono | Olhar | Localizador |
| Meu | Válvula Borboleta Sanitária | P | Aço inoxidável 304 | ...... | ...... |
| Filha | Válvula borboleta de plástico | R | Aço inoxidável 316 | ||
| D5 | Válvula borboleta de ventilação | PT | Aço inoxidável 304L | 13 codinomes | Três fluxos |
| D6 | Válvula borboleta de flúor em toda a vila | RL | Aço inoxidável 316L | eu | Comutação BC tipo L em T |
| D7 | Válvula borboleta de alto vácuo | Você | PVCUPVC | T1 | Chave de porta C tipo T |
| D8 | Válvula borboleta de pó | PP | RPP de polipropileno reforçado | T2 | Comutação AB tipo T |
| Z1 | Válvula gaveta | eu | Liga de alumínio | T | Comutação CA tipo T |
| Z2 | Válvula guilhotina | ...... | ...... | Item | Chave de porta B tipo T |
| J1 | Válvula globo | Outros materiais especiais do corpo da válvula podem ser projetados e fabricados de acordo com as necessidades do cliente | |||
| J2 | Válvula de corte de fole | ||||
| J3 | Válvula de assento angular | 8 codinome | É chamado de caminho | ||
| F1 | Válvula de descarga de expansão ascendente | ...... | ...... | ||
| Aula | Válvula de descarga descendente | ||||
| Outros materiais especiais do corpo da válvula podem ser projetados e fabricados de acordo com as necessidades do cliente | código 9 | Modo de controle | |||
| Z | Tipo de interruptor padrão | ||||
| 4 codinomes | Conexão | T1 | Tipo de comutação integral | ||
| C1 | Fio feminino | T2 | Ajuste geral | ||
| C2 | Por encomenda | T | Tipo de barramento RS485 | ||
| Tz | Rosca macho | D1 | Dupla ação | ||
| Tch | flange | Bater | Tipo de ajuste de dupla ação | ||
| S5 | Mandril de vácuo KF | E1 | Uni-ação normalmente fechada | ||
| Tsh | soldar | Oh | Tipo de regulação normalmente fechada de ação simples | ||
| Número | Clipe de par | Ez | Ação única e sempre aberta | ||
| C8 | Grampos | Ech | Tipo de ajuste normalmente aberto de ação simples | ||

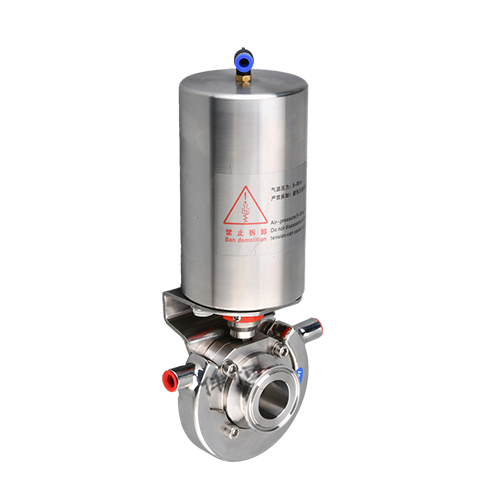

Válvula borboleta isolada pneumática de aço inoxidável
OVálvula borboleta isolada pneumática de aço inoxidávelé uma válvula de alto desempenho projetada para oferecer precisãocontrole de fluxo, aprimoradoeficiência térmica, eoperação confiávelem aplicações industriais exigentes. Projetado comatuação pneumáticae umcorpo em aço inoxidável resistente à corrosão, esta válvula é perfeita para ambientes que exigemalta temperaturaregulamentação eisolamentoem sistemas comopetróleo e gás,processamento químico,Sistemas HVAC, etratamento de água. Sua construção robusta garanteoperação com eficiência energéticaao fornecer superiordesempenho à prova de vazamentosemanutenção mínima. Esta válvula oferece durabilidade excepcional, economia de energia e desempenho consistente em diversos setores industriais.
OVálvula borboleta isolada pneumática de aço inoxidáveloferece inúmeras vantagens que o tornam a escolha ideal para uma variedade de sistemas industriais. Abaixo estão os principais benefícios:
Feito deaço inoxidável de alta qualidade, a válvula é resistente acorrosão,oxidação, evestir, tornando-o adequado para ambientes agressivos.
Pode resistir à exposição aprodutos químicos,altas temperaturas, epressões, garantindoconfiabilidade a longo prazoem indústrias comoprocessamento químico,petróleo e gás, eprocessamento de alimentos.
Oatuador pneumáticofornececontrole rápido e confiávelpara operação precisa da válvula, permitindotempos de resposta rápidoseatuação com eficiência energética.
Ideal para sistemas que exigemligar/desligarouregulação de fluxo, o atuador garanteatraso mínimoecontrole otimizadoem aplicações exigentes.
Ocorpo isoladoajuda amanter temperaturas consistentesdentro do gasoduto, reduzindo perda ou ganho de energia e melhorandoeficiência do sistema.
É particularmente útil emlinhas de vapor,sistemas de fluido quente, esistemas de processoque exigemestabilidade térmicaegerenciamento preciso de temperatura.
A válvulaselo à prova de vazamentogarante que hajasem vazamento, proporcionando desempenho confiável em aplicações críticas.
Manutenção mínimaé necessária devido aocorpo de aço inoxidáveledesign duradouro, levando atempo de inatividade reduzidoecustos operacionais.
OVálvula borboleta isolada pneumática de aço inoxidávelfoi projetado para fornecer excelente desempenho em sistemas industriais onde o controle preciso do fluxo, a eficiência energética e a regulação da temperatura são essenciais. Abaixo estão as principais especificações de desempenho:
| Especificação | Detalhes |
|---|---|
| Material do corpo da válvula | Aço inoxidável(304/316) para resistência à corrosão |
| Tipo de atuação | Pneumático(Opções de dupla ação ou retorno por mola) |
| Faixa de temperatura | -20°C a 150°C(com isolamento para manter a temperatura) |
| Classificação de pressão | Até 16 bar (PN16) |
| Terminar conexões | FlangeadoouEstilo wafer(Além disso, e veja, só espero) |
| Faixa de tamanho | DN50 a DN600(outros tamanhos disponíveis mediante solicitação) |
| Classe de Vazamento | Vazamento zero(Classe VI) |
| Tipo de isolamento | Isolamento térmicopara minimizar a perda ou ganho de calor |
| Materiais de vedação | PTFE,Viton, ouEPDMdependendo do tipo de fluido |
Atuação Rápida: O atuador pneumático proporciona operação rápida da válvula para aplicações críticas que exigem alta velocidade e precisão.
Eficiência Energética: Oprojeto isoladominimiza a perda de calor e otimiza o uso de energia do sistema, reduzindo os custos operacionais.
Resistência à corrosão: A construção em aço inoxidável resiste à corrosão e à degradação, garantindo desempenho de longo prazo em ambientes agressivos.
OVálvula borboleta isolada pneumática de aço inoxidávelé personalizável para atender às necessidades específicas de sua aplicação. Abaixo estão algumas opções de atualização disponíveis:
Atuador Pneumático Padrão: Adequado para a maioria das aplicações comligar/desligar simplesoperação.
Atuador de dupla ação: Fornece umresposta mais rápidapara aplicações de controle mais exigentes.
Atuador de retorno por mola: Ideal para aplicações que exigem operação automática à prova de falhas em caso de perda de ar.
Isolamento Padrão: Fornece proteção térmica básica eestabilidade de temperatura.
Isolamento Avançado: Paraaplicações de alta temperatura, materiais de isolamento avançados (por exemplo,fibra de vidro,lã mineral) pode ser usado para melhorar a eficiência térmica e reduzir a perda de energia.
Jaquetas de isolamento personalizadas: Adaptado a condições operacionais específicas para maiorretenção de caloreperdas reduzidas do sistema.
Selos de PTFE: Ideal para aplicações de uso geral com água, produtos químicos e gases.
Selos Viton: Adequado paraalta temperaturaeresistente a produtos químicosaplicações, oferecendo longevidade superior.
Selos EPDM: Perfeito paraalimentos e bebidasaplicações, garantindo operação segura e confiável em ambientes sanitários.
Atuadores Eletropneumáticos: Para aplicações que requerem controle automatizado,atuadores inteligentespode ser adicionado, apresentandofeedback de posiçãoemonitoramento remotocapacidades.
Estamos empenhados em fornecer excepcionaissuporte pós-vendapara garantir que seuVálvula borboleta isolada pneumática de aço inoxidávelopera de forma eficiente e confiável durante toda a sua vida útil. Nossos serviços pós-venda incluem:
Nossa equipe técnica forneceassistência de instalaçãoe orientação para garantir que sua válvula seja instalada corretamente, minimizando o tempo de inatividade e garantindo desempenho ideal.
Oferecemos abrangentetreinamentopara sua equipe na operação, manutenção e solução de problemas da válvula, capacitando seu pessoal para gerenciar a válvula de forma eficaz e independente.
Nós oferecemospacotes de manutenção preventivaepeças de reposiçãopara substituição rápida de componentes desgastados, garantindo que sua válvula continue operando com desempenho máximo.
Peças Genuínas: Nós fornecemos apenaspeças de reposição originaispara garantir que sua válvula permaneçacertificadoe compatível compadrões da indústria.
NossoSuporte técnico 24 horas por dia, 7 dias por semanaA equipe está disponível para ajudar na solução de problemas, oferecer soluções para problemas técnicos e fornecer conselhos sobre integração e atualizações de sistemas.
Oferecemos umgarantia padrãoem todas as nossas válvulas, comgarantia estendidaopções disponíveis para maior tranquilidade. A cobertura da garantia incluisubstituição de peças,custos trabalhistas, echamadas de serviçosob certas condições.
Enquanto oVálvula borboleta isolada pneumática de aço inoxidávelfoi projetado para oferecer confiabilidade, problemas comuns podem ocorrer ao longo do tempo. Abaixo estão alguns problemas comuns e suas soluções de solução de problemas:
| Problema | Causa | Solução |
|---|---|---|
| A válvula não abre ou fecha | Pressão pneumática insuficiente, falha do atuador ou bloqueio. | Verifique a pressão de alimentação de ar (4-8 bar) e substitua o atuador defeituoso ou elimine os bloqueios. |
| Vazamento nas vedações | Vedações gastas, instalação incorreta ou pressão excessiva. | Inspecione as vedações e substitua-as por materiais adequados (por exemplo,PTFE,Viton). |
| Operação errática da válvula | Contaminantes no atuador, problemas de fornecimento de ar ou desalinhamento da válvula. | Limpe o atuador e o sistema de fornecimento de ar, verifique o alinhamento e lubrifique as peças móveis. |
| Resposta de atuação lenta | Linhas pneumáticas obstruídas ou fluxo de ar insuficiente. | Limpe as linhas pneumáticas e verifique se há bloqueios nos filtros de ar. |
OVálvula borboleta isolada pneumática de aço inoxidávelé a solução ideal para indústrias que necessitamcontrole de fluxo preciso,estabilidade de temperatura, edesempenho resistente à corrosãoem ambientes agressivos. Com seuatuação pneumática,design à prova de vazamentos, eisolamento energeticamente eficiente, oferece confiabilidade a longo prazo e baixos custos de manutenção. Seja paraprocessamento químico,produção de alimentos, ouSistemas HVAC, esta válvula garantedesempenho idealem aplicações exigentes.
Ao alavancar nossoopções de atualização personalizadas,suporte pós-vendae detalhadodiretrizes de manutenção, você pode garantir a confiabilidade contínua de sua válvula, maximizando sua vida útil e desempenho. Para mais informações ou para fazer um pedido, entre em contato com nossa equipe de vendas.
