Uma Válvula pneumática de diafragma é um tipo especial de válvula que desempenha um papel papel importante em aplicações industriais. Este artigo irá apresentar as características, princípio de funcionamento, campos de aplicação, precauções para uso e métodos de manutenção de válvulas pneumáticas de diafragma.
1. Visão geral
Uma válvula pneumática de diafragma é um tipo especial de válvula projetada
com um diafragma que pode se mover dentro da cavidade da válvula. O diafragma
divide o canal da válvula em duas partes, uma para passagem do líquido e
o outro para interromper o fluxo de líquido. Este projeto proporciona pneumático
válvulas de diafragma algumas vantagens exclusivas, como fácil operação, boa
vedação e uma ampla gama de regulação de fluxo.
2. Características
Estrutura simples: A estrutura das válvulas pneumáticas de diafragma é relativamente simples, composto principalmente de componentes como corpo de válvula, tampa da válvula, disco da válvula, diafragma e haste. Essa construção faz válvulas pneumáticas de diafragma fáceis de fabricar e manter.
Ampla faixa de ajuste de fluxo: Devido à presença de diafragmas, válvulas de diafragma pneumáticas podem controlar a taxa de fluxo ajustando o posição do disco. Esta ampla faixa de ajuste o torna ideal escolha em muitos cenários de aplicação.
Fácil de operar: O método de operação do diafragma pneumático válvula é muito simples, só precisa controlar o movimento da válvula haste através do acionamento pneumático para realizar a abertura e fechamento de a válvula. Este modo de operação torna as válvulas de diafragma pneumáticas ideais para uso em sistemas de automação.
3. Princípio de funcionamento
O princípio de funcionamento de uma válvula pneumática de diafragma é controlar o
movimento da haste da válvula através de um atuador pneumático, que por sua vez
empurra a posição do diafragma e do disco. Quando a válvula está fechada,
o diafragma e o disco impedem que o fluido entre no tubo; Quando o
a válvula é aberta, o fluido pode fluir através do canal. Isso funciona
princípio faz com que a válvula de diafragma pneumática tenha boa vedação
desempenho e desempenho de regulação de fluxo.
4. Campos de aplicação
Os campos de aplicação das válvulas pneumáticas de diafragma são muito amplos, incluindo, mas não se limitando às seguintes indústrias:
Indústria Química: As válvulas pneumáticas de diafragma desempenham um papel crucial na produção química, como controle de fluidos entre reatores químicos, tanques de armazenamento e tubulações.
Indústria de tratamento de água: As válvulas pneumáticas de diafragma também são amplamente usado no tratamento de água, como controlar o fluxo e a pressão de fluidos no tratamento de esgoto, sistemas de purificação de água e abastecimento de água sistemas.
Indústria de Petróleo e Gás: As válvulas pneumáticas de diafragma também desempenham um papel crucial papel na extração, transporte e processamento de petróleo e gás. Pode ser usado para controlar o fluxo de fluidos entre o tanque e a tubulação ao mesmo tempo que evita vazamento de gás.
Indústria de alimentos e bebidas: Na produção de alimentos e bebidas processos, válvulas pneumáticas de diafragma podem ser usadas para controlar o fluxo de fluido e pressão, garantindo a qualidade do produto e a eficiência da produção.
5. Precauções de uso
Garanta a instalação e manutenção adequadas do pneumático atuador: Ao usar uma válvula de diafragma pneumática, é essencial garantir a instalação e manutenção adequadas do atuador pneumático. Se a unidade falhar, isso afetará o funcionamento adequado de todo o sistema.
Preste atenção às propriedades e temperatura do fluido: Pneumático As válvulas de diafragma são adequadas para uma ampla gama de propriedades de fluidos e ambientes de temperatura, mas em alguns casos, atenção especial é necessário. Por exemplo, para fluidos de alta viscosidade e altas temperaturas ambientes, é necessário selecionar diafragma e disco adequados materiais.
Verifique regularmente o desempenho da vedação da válvula: O desempenho da vedação das válvulas pneumáticas de diafragma afeta diretamente a operação normal de o sistema. Portanto, é necessário verificar regularmente a válvula desempenho de vedação e substituição de componentes desgastados a tempo.
Evite sobrepressão e transbordamento: Ao operar o diafragma pneumático válvulas, você precisa prestar atenção à pressão do fluido e aos limites de fluxo. Se o limite for excedido, poderá causar danos à válvula.
6. Métodos de manutenção
Limpe a válvula regularmente: Limpe regularmente a superfície da válvula e diafragma interno para garantir que nenhum resíduo e sujeira afetem o funcionamento da válvula desempenho.
Substitua os diafragmas e discos regularmente: Substitua o diafragma desgastado e componentes do disco regularmente com base nos manuais de uso e manutenção.
Verifique o desempenho da unidade: Verifique regularmente o desempenho do acionamento pneumático para garantir que esteja funcionando corretamente. Se sons anormais ou Se forem encontradas avarias, elas precisam ser reparadas ou substituídas a tempo.
Mantenha a válvula seca: Evite usar válvulas pneumáticas de diafragma em ambientes úmidos para evitar ferrugem e crescimento de mofo.
Concluindo, as válvulas pneumáticas de diafragma são um tipo especial de válvula que oferece vantagens como estrutura simples, ampla regulação de vazão alcance e fácil operação. Sob a premissa do uso correto e manutenção, as válvulas pneumáticas de diafragma podem exercer bom desempenho e confiabilidade
| Método de representação do modelo | ||||||||||||
| QU | -600 | —Q1 | -C1 | —F | —16 | —P | —25 | —D1 | —B | —W2 | —Pa | —EU |
| >1. Marca Weiheng | >2. Modo de direção | >3. Tipo de corpo da válvula | >4. Método de conexão | >5. Material de vedação | >6. Pressão nominal | >7. Material do corpo da válvula | >8. Diâmetro nominal | >9. Modo de controle | >10. Nível à prova de explosão | —20~150°C | >12. Opções de acessórios | >13. Três fluxos |
| 1 a 7 opções obrigatórias, 8 a 13 opcionais | ||||||||||||
| 1 codinome | 5 codinome | Material selado | código 10 | Classificação à prova de explosão | |
| QU | Marca Weiheng | F | PTFE | B | ExdIl BT4 Gb à prova de explosão e tipo à prova de explosão |
| PPL | Para-polifenileno | BZ | ExdllCT5 Gb à prova de explosão e tipo à prova de explosão | ||
| 2 codinome | Modo de direção | H | Vedação metálica rígida | AC | Exdll CT6 Gb à prova de explosão e tipo à prova de explosão |
| 600 | Série de atuadores pneumáticos | S | metal duro | BM | ExmbllT4 Gb fundido tipo à prova de explosão |
| 900 | Sistema de atuador elétrico | X1 | Borracha Ding Qing NBR | BA | Exiall CT6Ga intrinsecamente seguro e à prova de explosão |
| 2001 | Série de válvula de assento angular de atuador de plástico de coluna | Roupas | Borracha natural NR | ||
| 2002 | Série de válvulas de assento angular de atuador de aço inoxidável | Kz | EPDM | 11 codinomes | Temperatura média |
| Kch | Borracha Viton FPM | W1 | -20-80°C | ||
| 3 codinome | Tipo de corpo | Raspe | Borracha de silicone de qualidade alimentar SI | W2 | -20-150°C |
| 1º trimestre | Válvula bidirecional | F46 | Poliperfluoroetileno FEP totalmente revestido | E | -20-250°C |
| Vômito | Válvula de três vias | PFA | Totalmente revestido com PTFE PFA solúvel | W4 | -29-425°C |
| Kz | Válvula de quatro vias | FC | PTFE totalmente revestido | W5 | -29-650°C |
| Kch | Válvula de esfera estacionária | N | nylon | Watt | -196-60°C |
| Q5 | Bola V | TC | Cerâmica forrada | ...... | ...... |
| eu como | Válvula de esfera de baixo perfil | J. | Forro de borracha | Possui uma temperatura especial que pode ser projetada e fabricada de acordo com a necessidade do cliente | |
| Barco | Válvulas de esfera de qualidade sanitária | ESPIAR | Poliéter éter cetona | ||
| Juiz | Válvulas de esfera de plástico | C | Quando o anel | 12 codinomes | Seleção de acessórios |
| Q9 | Válvula de esfera de alto vácuo | ...... | ...... | B1 | Válvula solenóide de 2 posições e 3 vias |
| Q10 | Válvula de esfera de flúor em toda a vila | Outros materiais de vedação especiais podem ser projetados e fabricados de acordo com as necessidades do cliente | Pai | Válvula solenóide de 2 posições e 5 vias | |
| Q11 | Válvulas de esfera criogênicas | Vender | Válvula solenóide à prova de explosão de 2 posições e 3 vias | ||
| Q12 | Válvula de esfera isolada | 6 codinome | Pressão nominal | BCH | Válvula solenóide à prova de explosão de 2 posições e 5 vias |
| Q13 | Válvula hemisférica excêntrica | ...... | ...... | B5 | Válvula redutora de pressão do filtro |
| Q14 | Válvula inferior do tanque | Bacharelado | Interruptor de limite | ||
| Q15 | Válvulas de esfera cerâmica | 7 codinome | Material do corpo | Bsht | Interruptor de limite à prova de explosão |
| D1 | Válvula borboleta com vedação suave da linha central | P | Ferro dúctil HT200 | B8 | Mecanismo de manipulação manual |
| Bater | 3. Válvula borboleta excêntrica | C | aço carbono | Olhar | Localizador |
| Meu | Válvula Borboleta Sanitária | P | Aço inoxidável 304 | ...... | ...... |
| Filha | Válvula borboleta de plástico | R | Aço inoxidável 316 | ||
| D5 | Válvula borboleta de ventilação | PT | Aço inoxidável 304L | 13 codinomes | Três fluxos |
| D6 | Válvula borboleta de flúor em toda a vila | RL | Aço inoxidável 316L | eu | Comutação BC tipo L em T |
| D7 | Válvula borboleta de alto vácuo | Você | PVCUPVC | T1 | Chave de porta C tipo T |
| D8 | Válvula borboleta de pó | PP | RPP de polipropileno reforçado | T2 | Comutação AB tipo T |
| Z1 | Válvula gaveta | eu | Liga de alumínio | T | Comutação CA tipo T |
| Z2 | Válvula guilhotina | ...... | ...... | Item | Chave de porta B tipo T |
| J1 | Válvula globo | Outros materiais especiais do corpo da válvula podem ser projetados e fabricados de acordo com as necessidades do cliente | |||
| J2 | Válvula de corte de fole | ||||
| J3 | Válvula de sede angular | 8 codinome | É chamado de caminho | ||
| F1 | Válvula de descarga de expansão ascendente | ...... | ...... | ||
| Aula | Válvula de descarga descendente | ||||
| Outros materiais especiais do corpo da válvula podem ser projetados e fabricados de acordo com as necessidades do cliente | código 9 | Modo de controle | |||
| Z | Tipo de switch padrão | ||||
| 4 codinomes | Conexão | T1 | Tipo de comutação integral | ||
| C1 | Fio feminino | T2 | Ajuste geral | ||
| C2 | Por encomenda | T | Tipo de barramento RS485 | ||
| Tz | Rosca macho | D1 | Dupla ação | ||
| Tch | flange | Bater | Tipo de ajuste de dupla ação | ||
| S5 | Mandril de vácuo KF | E1 | Uni-ação normalmente fechada | ||
| Tsh | soldar | Oh | Tipo de regulação normalmente fechada de ação simples | ||
| Número | Clipe de par | Ez | Ação única e sempre aberta | ||
| C8 | Grampos | Ech | Tipo de ajuste normalmente aberto de ação simples | ||

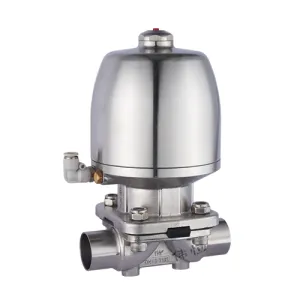

Válvula de diafragma soldada com atuador pneumático de aço inoxidável
OVálvula de diafragma soldada com atuador pneumático de aço inoxidávelé uma válvula de alto desempenho projetada para controle preciso de fluxo e regulação de pressão em aplicações industriais exigentes. Apresentando umprojeto de diafragma soldadoeatuação pneumática, esta válvula fornece superiordesempenho à prova de vazamentos,operação com eficiência energética, efácil manutenção. Feito deaço inoxidável resistente à corrosão, é adequado paraprocessamento químico,tratamento de água,aplicações farmacêuticas, eindústrias de alimentos e bebidas.
Este guia cobrirá orequisitos de transporte,aplicações,problemas comuns, eprocedimentos de manutençãopara oVálvula de diafragma soldada com atuador pneumático de aço inoxidável, fornecendo informações essenciais para instalação e operação a longo prazo.
Antes de mergulhar nos detalhes, aqui estão alguns dos principais recursos e benefícios doVálvula de diafragma soldada com atuador pneumático de aço inoxidável:
Atuação Pneumática: Fornece rápido,resposta confiávelparacontrole de fluxo precisoeregulação de pressão.
Diafragma Soldado: Oprojeto de diafragma soldadogarantedesempenho sem vazamentos, reduzindo a necessidade de manutenção frequente.
Construção resistente à corrosão: A válvula é feita deaço inoxidável de alta qualidade, oferecendoresistência superior à corrosãopara uso em ambientes químicos agressivos e de alta temperatura.
Operação com eficiência energética: O atuador pneumático oferecebaixo consumo de energia, tornando-o adequado para aplicações que exigemoperação consistente.
Ampla gama de aplicações: Ideal paraprocessamento químico,alimentos e bebidas,tratamento de águae outras aplicações industriais.
Para garantir oVálvula de diafragma soldada com atuador pneumático de aço inoxidávelchega em ótimas condições, adequadotransporteeprocedimentos de manuseiodeve ser seguido.
A válvula deve ser embalada cuidadosamente para evitar danos durante o transporte. Aqui estão os recomendadosrequisitos de embalagem:
| Tipo de embalagem | Descrição |
|---|---|
| Embalagem Primária | Plástico bolhaouenchimento de espumapara válvulas individuais. |
| Embalagem Secundária | Caixa de papelão resistentecom inserções internas de espuma para evitar movimentos. |
| Selagem e Rotulagem | Certifique-se de que a embalagem esteja devidamente lacrada, com etiquetas claras indicandofrágileeste lado para cimamarcações. |
| Instruções de manuseio | Manuseie com cuidadopara evitar impactos e evitar empilhar cargas pesadas em cima. |
Pararemessas domésticas, usarserviços de frete padrãocom o devidomonitorandopara garantir que as válvulas sejam entregues com segurança.
Pararemessas internacionais, usarfrete aéreooufrete marítimo, dependendo do volume do pedido. Certifique-se de que a remessa esteja adequadamenteinspecionadopara quaisquer possíveis requisitos alfandegários ou regulatórios.
Certifique-se de que a válvula seja armazenada emambientes com temperatura controladase necessário, especialmente para peças sensíveis comoselosouAnéis de vedação.
A válvula deve ser armazenada na posição vertical e protegida durante o transporte para evitar qualquer dano aoatuadoroudiafragma.
OVálvula de diafragma soldada com atuador pneumático de aço inoxidávelé uma solução versátil para diversas indústrias que exigemcontrole preciso do fluxo de fluido ou gás. Abaixo estão os principaisaplicaçõesonde esta válvula se destaca:
Aplicativo: A válvula é ideal parareatores químicos,sistemas de alívio de pressão, esistemas ácido-basena fabricação de produtos químicos. Isso écorpo em aço inoxidável resistente à corrosãogarante que ele pode lidar com produtos químicos agressivos, comoácido,alcalino, oufluidos viscosos.
Beneficiar: Oprojeto de diafragma soldadogarantevedação hermética, evitando vazamentos e contaminação.
Aplicativo: Emestações municipais de tratamento de água, a válvula regula o fluxo de água tratada através de sistemas de filtração e desinfecção.
Beneficiar: A válvuladurabilidadeecontrole precisogarantiroperação eficienteemcloraçãoeAjuste de pHprocessos.
Aplicativo: Nas linhas de produção de alimentos, a válvula controla o fluxo delíquidos,gases, esemi-sólidosdurantepasteurização,esterilização, eprocessos de bombeamento.
Beneficiar: Feito deMateriais aprovados pela FDA, a válvula garantepadrões sanitáriossão atendidas mantendodesempenho sem vazamentos.
Aplicativo: A válvula é usada emesterilizaçãoesistemas de processamento farmacêuticopara controlar o fluxo emassépticoambientes.
Beneficiar: Isso éfácil de limpardiafragma ecorpo resistente à corrosãotorná-lo perfeito para manuseioingredientes ativossem contaminação.
Aplicativo: A válvula é usada paracontrole de pressãoemlinhas de transmissão de gásousistemas de refinaria, ondedesligamento rápidoé crucial.
Beneficiar: Oatuação pneumáticafornece controle rápido e preciso emsistemas de alta pressão.
Enquanto oVálvula de diafragma soldada com atuador pneumático de aço inoxidávelfoi projetado para desempenho confiável, alguns problemas comuns podem surgir durante a operação. Aqui está um guia para diagnosticar e resolver esses problemas.
Possível causa: Pressão pneumática insuficiente ou atuador defeituoso.
Solução: Verifique ofornecimento de arao atuador, garantindo que esteja dentro da faixa exigida (4-8 bar). Se o atuador estiver com defeito, inspecione quanto a desgaste ou bloqueio. Se necessário, substitua as peças do atuador.
Possível causa: Diafragma danificado ou vedações desgastadas.
Solução: Inspecione o diafragma e as vedações quanto a danos. Se necessário, remova e substitua o diafragma. Certifique-se de que as peças de reposição estejam instaladas corretamente para evitar mais vazamentos.
Possível causa: Sistema pneumático contaminado ou bloqueio do atuador.
Solução: Certifique-se defornecimento de arestá limpo e livre de umidade. Verifique se há bloqueios no atuador ou nas passagens de ar. Limpe ou substitua os filtros conforme necessário.
Possível causa: Sujeira ou detritos no corpo da válvula.
Solução: Desmonte a válvula e limpe todos os componentes internos com um pano ou escova não abrasiva. Certifique-se de que não haja detritos obstruindo o caminho do fluxo.
Para garantir oVálvula de diafragma soldada com atuador pneumático de aço inoxidávelfunciona de forma eficiente durante toda a sua vida útil, a manutenção adequada é crucial. Abaixo estão os recomendadosprocedimentos de manutenção:
Freqüência: Inspecione a válvula a cada6 mesesou conforme necessário com base na operação do sistema.
Procedimento: Verifique se há sinais devestir,vazamentos, oudanoao atuador, diafragma ou vedações. Verifique a integridade do corpo da válvula e das conexões do atuador.
Freqüência: Substitua o diafragma a cada18-24 mesesou quando forem detectados sinais de desgaste.
Procedimento: Use odiafragma de liberação rápidadesign para fácil remoção. Certifique-se de que o novo diafragma esteja corretamente alinhado para evitar vazamentos.
Freqüência: Lubrifique o atuador e as peças móveis a cada6 a 12 mesesou conforme necessário.
Procedimento: Use lubrificantes recomendados para reduzir o atrito e garantir um funcionamento suave. Evite lubrificação excessiva, pois isso pode atrair sujeira.
Freqüência: Execute verificações nofornecimento de arsistema pelo menos uma vez a cada3-6 meses.
Procedimento: Certifique-se de que o suprimento de ar esteja livre deumidadeecontaminantes. Substitua os filtros e reguladores conforme necessário para manter o fluxo de ar limpo e seco.
Freqüência: Verifique anualmente as vedações e os anéis de vedação quanto a desgaste ou danos.
Procedimento: Se as vedações ou anéis de vedação estiverem rachados ou deformados, substitua-os por peças compatíveis para garantirà prova de vazamentosoperação.
OVálvula de diafragma soldada com atuador pneumático de aço inoxidávelé um componente essencial para indústrias que exigemcontrole de fluxo precisoeregulação de pressãoem ambientes exigentes. Isso éatuação pneumática,projeto de diafragma soldado, ecorpo em aço inoxidável resistente à corrosãotorná-lo adequado para uso emprocessamento químico,tratamento de água,alimentos e bebidas, eaplicações farmacêuticas.
Seguindo orequisitos de transporte,diretrizes de aplicação, eprocedimentos de manutençãodescrito neste guia, você pode garantir que sua válvula opere com desempenho máximo, fornecendo confiabilidade,serviço duradouro. Para suporte adicional ou para obter informações sobre compras, entre em contato com nossa equipe de vendas para obter aconselhamento especializado.
